HTMD Рефрижераторные осушители

Сжатый воздух используется в индустриальных процессах, поскольку это – чистый и удобный источник энергии. Однако чтобы оптимизировать эффективность системы, этот важный ресурс нужно рассматривать должным образом, чтобы поднять на вершину эффективности. Окружающий воздух, втянутый  компрессором всегда содержит водяной пар, содержание которого зависит от температуры и степени относительной влажности. Когда воздух сжат, объем уменьшается пропорционально давлению, но весь водяной пар все еще остается в воздухе, где может сконденсироваться. Конденсат разъедает трубопроводы, образуется ржавчина и грязь, что соответственно приводит к поломке различных соленоидных клапанов, пневматического инструмента и пользователь вынужден тратить время и деньги на ремонт.

В случае если сжатый воздух используется как “рабочий воздух” установка осушки Mattei является существенным фактором, устраняющим конденсат, как загрязнитель в производственном цикле.

Рефрижераторные осушители сжатого воздуха Mattei серии HTMD разработаны для круглосуточной, круглогодичной эксплуатации, при минимальном обслуживании.

Рефрижераторные осушители сжатого воздуха Mattei серии HTMD состоит из следующих частей:

• медный теплообменник воздух/хладагент с сепаратором конденсата из нержавеющей стали
• теплообменник воздух/воздух (стандарт, начиная с модели HTMD 12)
• устройство автоматического сброса конденсата, с настраиваемым таймером (стандарт от HTMD 03 до HTMD 64)
• устройство "интеллектуального" автоматического сброса конденсата, с активизацией только, когда присутствует жидкость, таким образом, избегается любая утечка сжатого воздуха (стандарт от HTMD 77 до HTMD 170)
• оба типа конденсатоотводчиков устанавливаются вне корпуса осушителя, с предшествующим конденсатоотводчику шаровым краном, для удобства обслуживания первого
• экономия энергии регулированием старт/стоп: когда компрессор работает под нагрузкой или в режиме холостого хода, осушитель HTMD будет работать только в случае необходимости, благодаря его накопителю холода

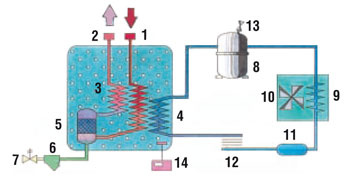

ПРИНЦИПИАЛЬНАЯ СХЕМА ОСУШИТЕЛЯ

1. Вход сырого сжатого воздуха
2. Выход сухого сжатого воздуха
3. Теплообменник воздух-воздух
4. Накопитель холода
5. Сепаратор конденсата
6. Механический фильтр воды
7. Электромагнитный клапан сброса конденсата
8. Холодильный компрессор
9. Конденсатор
10. Вентилятор охладителя
11. Фильтр
12. Расширительная трубка
13. Заправочный вентиль для фреона
14. Термостат

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСУШИТЕЛЕЙ СЕРИИ HTMD

Модель MD	Произво- дитель- ность	Установ- ленная мощность		Хлада- гент	Электро- питание	Уров. шума	Соединение	Размеры (мм)								Вес
	м3/мин	кВт (ном.)	кВт (макс.)	Тип	В/Ф/Гц	dB(A)	Ø (Вх.-Выч.)	A	B	C	D	E	F	G	H	кг
6	0,6	0,15	0,20	R134a	230/1/50	< 70	G ½” BSP-F	345	420	740	158	55	698	771	375	28
9	0,9	0,18	0,22					345	420	740	158	55	698	771	375	29
15	1,5	0,30	0,35					345	420	740	158	55	698	771	375	34
20	2,0	0,43	0,54				G 1” BSP-F	345	420	740	130	57	657	775	378	39
25	2,5	0,46	0,67					345	420	740	130	57	657	775	378	41
38	3,8	0,69	0,95	R404A			G 1¼” BSP-F	484	453	824	131	69	745	864	520	46
49	4,9	0,79	1,10					484	453	824	131	69	745	864	520	50
68	6,8	0,82	1,15				G 1½” BSP-F	553	579	884	137	85	798	940	603	55
83	8,3	0,92	1,40					553	579	884	137	85	798	940	603	63
110	11,0	1,15	1,70				G 2” BSP-F	555	625	975	239	98	865	1027	609	107
150	15,0	1,38	2,40				G 2½” BSP-F	664	724	1105	375	189	940	1154	715	145
170	17,0	1,53	2,90					664	724	1105	375	189	940	1154	715	155
185	18,5	3,35	4,70		400 / 3 /50		DN80-PN 16	785	949	1410	500	220	1155	1490	865	221
250	25,0	3,50	5,40			< 75		785	949	1410	500	220	1155	1490	865	226
350	35,0	4,40	5,70					785	949	1410	500	220	1155	1490	865	275
410	41,0	5,00	6,50					785	1040	1410	500	265	1155	1485	860	295
480	48,0	6,50	8,60			< 80	DN100-PN 16	1276	1535	1786	1840	1215	1004	162	1583	530
620	62,0	6,70	8,90					1276	1535	1786	1840	1215	1004	162	1583	582
810	81,0	8,50	11,00				DN125-PN 16	1345	1535	1786	1840	1215	1004	220	1515	620

Стандартные условия

Точка росы: 3 °С
Ном. окружающая температура. (Макс).: +25 (+45) °С
Мин. окружающая температура: +1 °С
Номинальная температура на входе (Макс).: +35 (+55) °С
Номинальное давление воздуха: 7 бар
Максимальное давление воздуха: 16 бар
